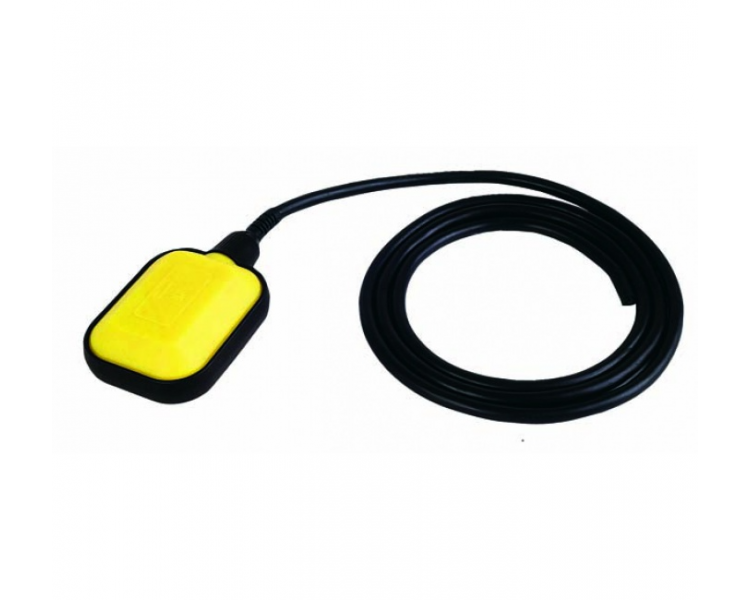

Horizontaler Niveauschalter zum Entleeren

1. Napajanje 110V-220V / 50-60Hz

2. Maksimalna snaga 1,5 KW

3. Maksimalna radna temperatura 50ºC

4. Stupanj zaštite IP68

5. Maks. uranjanje s tom zaštitom 10m

6. Induktivno opterećenje 4A

7. Maks. dopušteni napon 250VAC

8. Futrola za plovak od polipropilenskog materijala.

9. Kut rada mikro prekidača: 45° ±10

10. Kabel od neoprena H07RNF 3 x1

- PL3881 040 s duljinom kabela 40 cm

- PL3881 300 s duljinom kabela 300 cm

11. Protuteg se mora posebno zahtijevati

Opis

1. Ovaj prekidač u kombinaciji s pumpom povezanom fleksibilnim električnim kabelom omogućuje regulaciju razine tekućine u koju je uronjen.

2. Regulator se sastoji od plovka s potpuno vodootpornim kućištem, unutar kojeg se nalazi mikroprekidač spojen na priključni kabel.

3. Položaj plovka ovisi o razini tekućine i određuje komutaciju mikroprekidača koji kontrolira rad crpke. Kut rada mikro prekidača: 45° ±10

Funkcija

1. Za ispravan rad potrebno je učvrstiti kabel unutar spremnika, osim spoja dovodnog kabela s električnom mrežom koji se mora izvesti izvan spremnika.

2. Duljina kabela između točke pričvršćivanja i istog tijela regulatora određuje ukupnu duljinu plovka i rezultirajuću udaljenost između razina pokretanja i zaustavljanja crpke. Također morate provjeriti da plovak nema ništa što bi moglo ometati njegovu normalnu putanju tijekom rada.

3. Tijekom instalacije nikada nemojte spajati kabele.

4. Pažnja: Moguće spajanje kabela nikada se ne smije uroniti u vodu.

Bilješka

1. Prilikom spajanja pazite da maksimalna potrošnja motora ne prelazi vrijednost naznačenu na regulatoru razine.

2. Napojni kabel je dio uređaja. Ako se ovaj kabel ošteti, morate zamijeniti uređaj jer ga nije moguće popraviti.
