Izdelano iz nodularne litine EN-GJS 350-22-LT, obdelano z epoksidnim premazom najmanj 250 mikronov v skladu z EN ISO 12944-5.
Tesnilo o-ring, NBR elastomer, celulozni filtrirni element, hitro odpiranje pokrova z imbus vijaki iz nerjavečega jekla.
Oznaka izdelka v skladu z EN 19, EN 1171
Uporaba: Omrežja plinovodov z največjim delovnim tlakom 1,6 MPa in delovnim temperaturnim območjem od -30°C do +60°C.
Zaupanja vredni
Zanesljiva dostava
Uporaba:

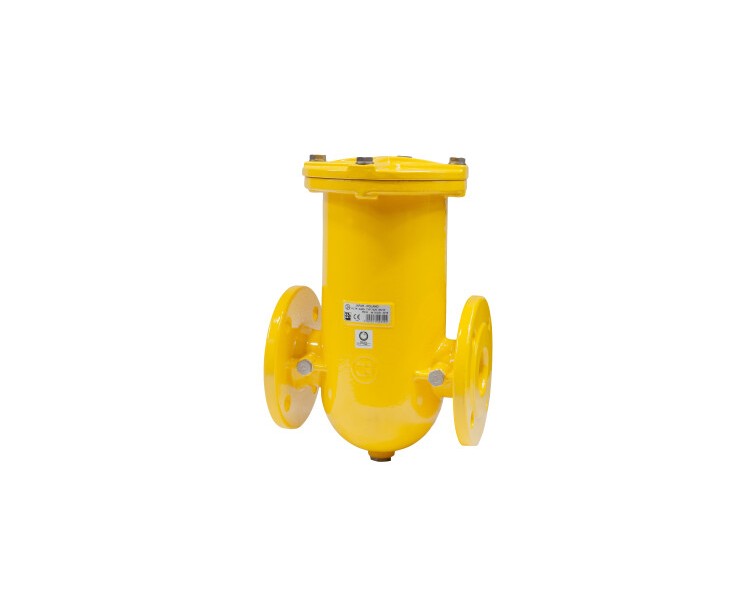

Plinska filtra tip PL 7310 (nagnjeni pretok) in tip PL 7320 (pretok naravnost) sta namenjena filtriranju zemeljskega plina (tekoča skupina 1 v skladu z direktivo 2014/68 / EU). Filtri se lahko uporabljajo v nadzemnih instalacijah v navpičnih ali vodoravnih cevovodih.
Tehnična specifikacija:
Vsi (100%) filtri so testirani na tesnost. Preskusi preverjajo zunanjost in tesnost prednjega pokrova. Vsi proizvodni materiali so izbrani tako, da zagotavljajo varno delovanje in preprečujejo iskrenje in eksplozijo med delovanjem.
- območje nominalnega premera (dimenzije): DN20 do DN80 [mm]
- največji pretok plina (v obratovalnih pogojih) ne sme presegati 150 m3/h na kvadratni meter filtrirnega elementa v celuloznih filtrih in 300 m3/h na kvadratni meter filtrirnega elementa v tkaninskih filtrih
- učinkovitost filtriranja PM5 je 99,9%
- priključne prirobnice so izdelane v skladu s PN-EN 1092-2 (DIN 2501)
Zaščitni premazi:
Vse notranje in zunanje litoželezne površine so zaščitene z epoksidno barvo, naneseno elektrostatično. Debelina protikorozijske prevleke je min. 250 μm. Ulivna površina je predhodno obdelana z epoksidnim premazom v skladu z ustrezno tehnično zasedbo in standardom PN-EN ISO 12944-5.
Namestitev:
Plinske filtre tip PL 7310 in tip PL 7320 lahko namestite v nadzemne cevovode, tako v vodoravni kot v navpični smeri. Našteti izdelki so primerni za spajanje s prirobničnimi konci cevovodov, katerih velikost je enaka velikosti filtrskih prirobnic. Med namestitvijo je treba zagotoviti, da sistem ne izpostavlja fitingov (filtrov) upogibanju, napetosti in vgradni napetosti zaradi obremenitve z maso nepodprtega cevovoda. Sestavite ob upoštevanju tlačne in temperaturne kompenzacije cevovoda.
Filtri, ki jih sestavi in dobavi proizvajalec, so pripravljeni za vgradnjo v sistem. Vsaka demontaža komponent filtra lahko povzroči izgubo tesnila. Uporabljajte ustrezna lastna varna orodja in se izogibajte vsem dejanjem, ki lahko povzročijo iskre med vsemi popravili in vzdrževanjem ter zamenjavo filtrirne kartuše.
